LINE FOLLOWER

cara menggambar rangkaian dengan menggunakan proteus 8.0. adapun caranya :

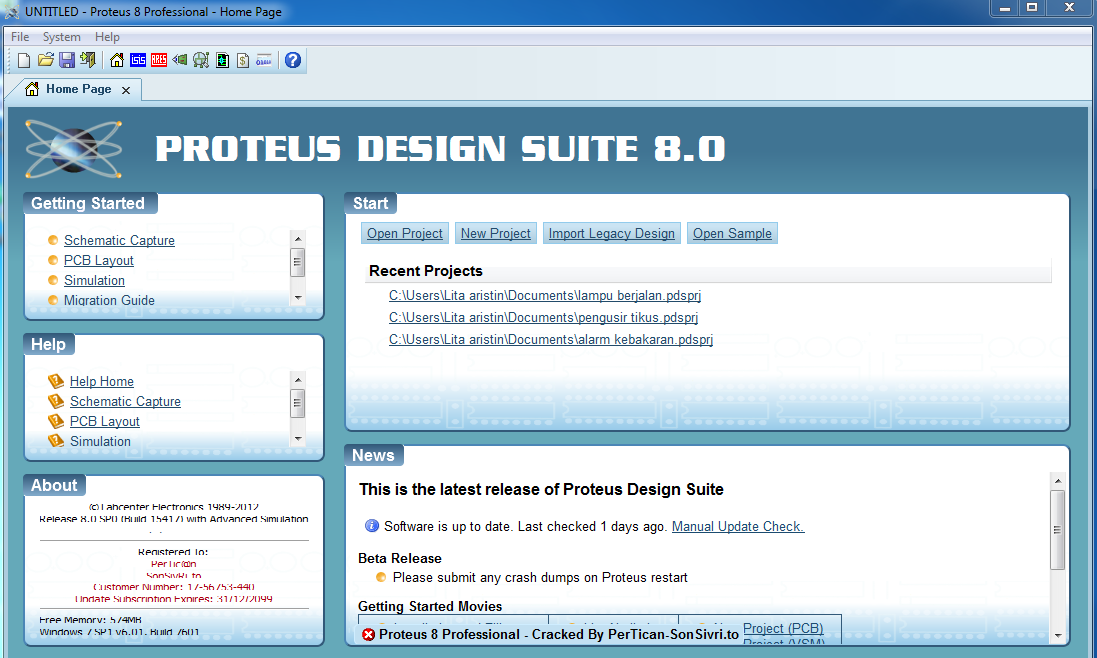

pertama buka aplikasi proteus 8.1, seperti gamabr berikut :

kemudian untuk memulai menggambar rangkaian, kita buka lembar kerja terlebih dahulu, caranya klik menu file—new project, bisa juga kita langsung klik new project pada proteus 8 sehingga muncul kotak dialog NEW PROJECT WIZART STAR, seperti gambar berikut :keterangan : pada name isilah nama file yang ingin kita simpan dan pada path pilihlah lokasi tempat untuk menyimpan file tersebut. Kemudian klik next.

maka akan muncul pilihan beberapa kertas yang akan gunakan, saya sarankan untuk memilih landscape 4A, seperti gamabr berikut :

kemudian akan muncul kotak dialog selanjutnya  klik next  terus sehingga muncul lembar kerja baru seperti gambar berikut :

langkah selanjutnya kita add komponen yang akan kita gunakan untuk membuat lampu berjalan, adapun komponen yang di gunakan adalah AT89C251, BUTTON, CAPACITOR, RESISTOR, CRYSTAL,  LED, DIODE, MOTOR,  CAP-POL, 7805, L293D, MSP430F2122, cara untuk menambahkan komponen adalah klik menu library--pick parts from libraries--maka akan muncul kotak dialod pick advice dan pada keyword kita ketik komponen yang kita inginkan:

setelah semua komponen telah siap., masukkan semua komponen ke lembar kerja susunlah kira-kira seperti gambar berikut :

sambungkan semua komponen sehingga jadi seperti gambar berikut :

langkah terakhir adalah memberi ground, caranya klik terminal mode yang terdapat di pojok kiri dan pilih ground, output, dan input tepatkan ground nya kira2 seperti gambar berikut :

DOWNLOAD

Read More

Schematic dan PCB layout rangkaian lampu flip flop

Cara membuat rangkain schematic dan pcb lampu flip flop sederhana  dengan menggunakan aplikasi proteus 8

Komponen yang digunakan adalah

Langkah pertama yang harus dilakukan adalah yaitu buka aplikasi proteus 8 terlebih dahulu lalu , klik new project , maka akan mucul seperti ini beri nama file dengan nama lampu flip flop lalu klik next

Kemudian klik create a schematic from the selected template , pilih kertas A4 klik next

Apabila kita ingin membuat PCB layout makan klik create a PCB layout from the selected template , lalu klik next

Kemuadian Klik next

Apabila kita tidak ingin membuat firmware , maka klik no firmware project , lalu klik next

Setelah itu klik finish maka kita bisa membuat rangkaian lampu flip flop di lembar kerja yang akan kita gunakan



Maka kita akan mebuat shematic rangkaian lampu flip flop, yang pertama yaitu pilih komponen yang akan kita gunakan caranya klik menu library, lalu klik pick parts f rom libraries p

 Lalu pilih diodes , dan cari diode led lalu klik oke

Maka diode led nya adalah seperti ini

Setelah itu lanjutkan dengan memilih komponen resistor lakukan hal yang sama seperti memilih component diode led , pilih resistor lalu pilih resistor 470k,lalu klik oke  dan lakukan al yang sama  pilih resistor 22k lalu klik oke

Lalu sambungkan komponen dengan menggunakan icon

Kemudian pilih component capasitor lalu klik oke

Kemudian pilih component transistor lalu pilih device Bc109, klik oke

Lalu sambungkan semua component sesuai rangkaian yang akan kita buat maka hasilnya akan seperti ini

Setelah selesai mebuat schematic rangkaian lampu flip flop selanjutnya pembuatan PCB layout nya, langkah yang harus kita lakukan yaitu

Setelah disusun component sesuai bentuk schematic yang kita buat sebelumnya maka sambungkan semuanya komponen dengan cara cepatnya yaiitu dengan menggunakan

Dan hasilnya akan seperti ini

Selanjutnya cara untuk menghilangkan component pada PCB layout yaitu dengan menggunakan icon

 lalu klik top slik lalu klik oke

Maka hasil akhirnya akan seperti  ini

Untuk menyimpan project yang kita buat yaitu klik menu file lalu save project.

 DOWNLOAD

Read More

MEMBUAT RANGKAIAN SEDERHANA UNTUK PROTEL PCB DESIGN

cara membuat Rangkaian sederhana pada Protel PCB design.

1.     Hal pertama yang kita akan lakukan adalah membuka lembar kerja baru dengan cara berikut :

2.      Selanjutnya tempatkan footprint komponen secara manual seperti pada gambar :

Maka akan muncul kotak dialog sebagai berikut :

Berikutnya komponen yang akan kita gunakan :

·         1 DIP8            untuk 555

Untuk membuka komponen tersebut klik place pada kotak dialog seperti yang ada pada gambar berikut :



            Maka hasil tampilannya:



·         4 AXIALO.4  untuk Resistor

Untuk membuka Resistor tersebut lakukan seperti pengambilan 555 seperti berikut hasilnya:



·         4RB.2/.4          untuk Kapasitor

Lakukan hal yang sama setiap ingin membuka komponen yang lainnya. Hasil tampilan:



·         1 VR2             untuk Potensio

Hasilnya muncul :



·         1 SIP2             untuk dihubungkan ke switch

Maka akan muncul :



3.     Setelah semua komponen terpasang selanjutnya adalah menghubungkan setiap komponen dengan menggunakan icon

Hasil yang muncul akan seperti pada gambar berikut :



4.     Selanjutnya adalah cara bagaimana mengilangkan komponen seperti pada gambar dibawah ini

Maka akan muncul kotak dialog seperti dibawah ini, lalu klik icon Top pada kotak dialog.



Berikut tampilannya setelah kita menghilangkan komponen :



5.      Setelah itu adalah cara bagaimana menebalkan kabel penghubung, klik kabel 2 kali maka akan muncul kotak dialog seperti ini :

            Lalu ubah ukuran kabel pada :



            Jika ingin menebalkan semua ukuran kabel maka klik Global pada pojok sebelah kiri kotak.  Lalu centang icon seperti dibawah ini



            Maka hasil nya adalah seperti :



lalu save pekerjaan yang telah kita buat, untuk cara menyimpan mudah kok sama halnya kita menyimpan dokumen di Microsoft word.
